Systemy wentylacyjne kanałów płaskich stosowane są głównie w wentylacji pomieszczeń o ograniczonej przestrzeni.
Ze względu na niewielką wysokość kanałów, są łatwe do zamaskowania w przestrzeniach podstropowych. Prostokątne kanały wentylacyjne są kompaktowe, dzięki temu znajdują zastosowanie w wentylacji łazienek, toalet, kuchni, czyli wszędzie tam, gdzie mamy ograniczone miejsce.

Systemy wentylacyjne kanałów okrągłych stosowane są głównie w wentylacji pomieszczeń o nieograniczonej przestrzeni.

Kanały i kształtki wentylacyjne produkowane są z tworzywa sztucznego, co gwarantuje ich odporność na oddziaływanie czynników takich jak wilgoć.
Oferowane przez nasz sklep kanały wentylacyjne wykonane są z tworzywa sztucznego PVC (polichlorku winylu). Kształtki (Vents, Ventika) produkowane są z polistyrenu, kształtki (Awenta) z tworzywa ABS.

Istnieje możliwość samodzielnego przycinania kanałów, dzięki temu w łatwy sposób można uzyskać ich odpowiednią długość.

Systemy wentylacyjne muszą cechować się odpowiednią szczelnością. Kanały i kształtki łączy się ze sobą metodą na wcisk.

Przy użyciu odpowiednich redukcji i kolanek w łatwy sposób można przejść z systemu płaskiego na okrągły i odwrotnie.

Przekrój kanału 55x110 mm w przybliżeniu odpowiada średnicy kanału okrągłego O 100 mm.
Przekrój kanału 60x122 mm w przybliżeniu odpowiada średnicy kanału okrągłego O 100 mm.
Przekrój kanału 60x204 mm w przybliżeniu odpowiada średnicy kanału okrągłego O 125 mm.
Przekrój kanału 75x150 mm w przybliżeniu odpowiada średnicy kanału okrągłego O 125 mm.
Przekrój kanału 90x220 mm w przybliżeniu odpowiada średnicy kanału okrągłego O 150 mm.

Do połączenia kanałów ze sobą należy zastosować łącznik kanału.
Łączenie kanału z trójnikiem, kolankiem, redukcją, zaworem zwrotnym nie wymaga dodatkowych łączników, ponieważ łączą się bezpośrednio z kanałem.
Przy łączeniu kształtek ze sobą np. kolano z kolanem, należy zastosować krótki odcinek kanału.

Do osadzenia w kanale wentylatorów domowych z naszej oferty, nie potrzeba dodatkowych kształtek, gdyż łączą się bezpośrednio ze sobą.

Do osadzenia w kanale kratek wentylacyjnych z kołnierzem z naszej oferty, nie potrzeba dodatkowych kształtek, gdyż łączą się bezpośrednio ze sobą.

Zasady łączenia kanałów i kształtek wentylacyjnych

Dla ułatwienia odczytu rysunków technicznych w systemach wentylacyjnych oznaczyliśmy dwoma kolorami:
- wymiary zewnętrzne – kolorem niebieskim
- wymiary wewnętrzne – kolorem czerwonym

Kanały wentylacyjne okrągłe łączą się z kształtkami na takiej zasadzie, że końcówki kształtek są minimalnie mniejsze od wymiarów kanału, dlatego kształtki łącza się z kanałem wchodząc do jego środka.

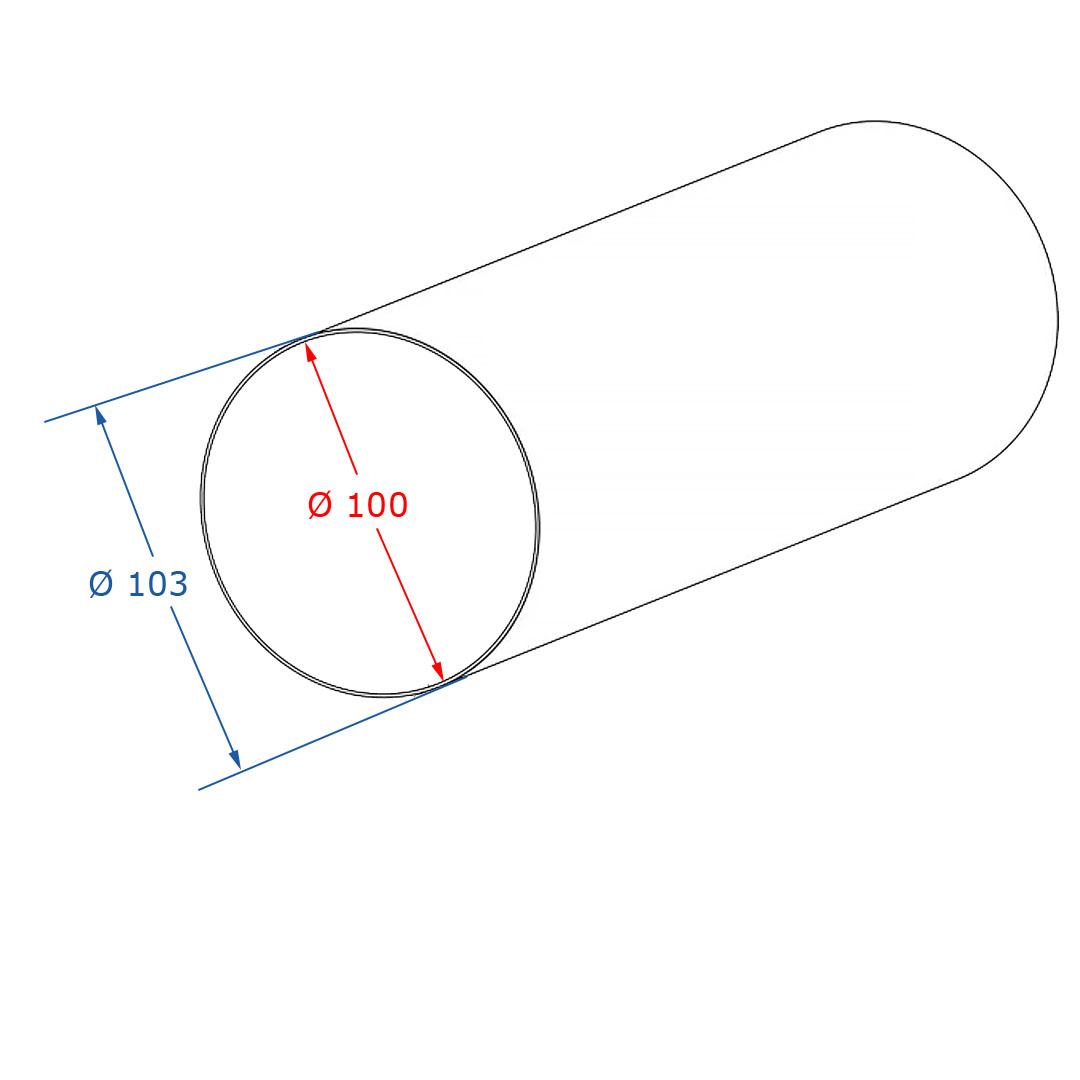

System kanałów okrągłych - kształtka wchodzi do wewnątrz kanału gdy:
wymiar zewnętrzny końcówki kształtki (niebieski) = średnica wewnętrzna kanału (czerwony)

W taki sposób z okrągłym kanałem wentylacyjnym łączą się: łączniki kanałów okrągłych, łączniki kanałów okrągłych z zaworem zwrotnym, kolana okrągłe 15°, 45° i 90°, trójniki okrągłe, kołnierze przyścienne z zaworem, redukcja wielośrednicowa RDUNI.

Wyjątek stanowią redukcje kanałów:

• końcówka redukcji o mniejszej średnicy wchodzi do wewnątrz kanału
• końcówka redukcji o większej średnicy ma taki sam wymiar jak kanał wentylacyjny, dlatego do połączenia wymagany jest dodatkowo łącznik

  np.
  redukcja okrągła 125/100 mm (Ventika RD 19)
  króciec o średnicy mniejszej – łączy się bezpośrednio z kanałem (Ø100 mm)
  króciec o średnicy większej – do połączenia z kanałem wymagany jest łącznik (Ø125mm)

  redukcja okrągła 150/125 mm (Ventika RD 119)
  króciec o średnicy mniejszej – łączy się bezpośrednio z kanałem (Ø125 mm)
  króciec o średnicy większej – do połączenia z kanałem wymagany jest łącznik (Ø150 mm)

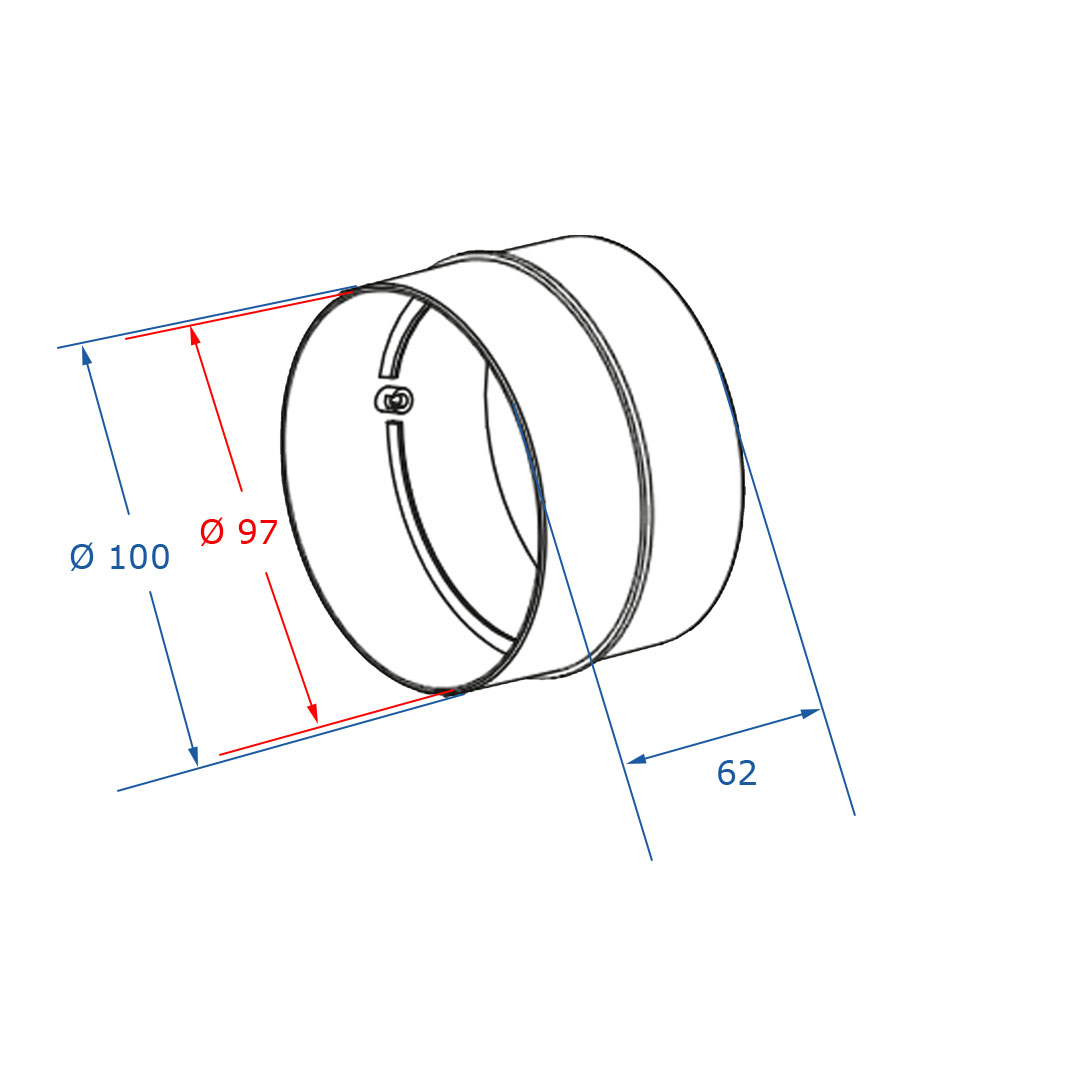

Do łączenia ze sobą dwóch okrągłych kanałów wentylacyjnych PVC stosuje się łączniki (np. KO100-2, KO125-2, KO150-2).

Do mocowania kanałów do podłoża stosuje się uchwyty mocujące – dolną cześć uchwytu należy przymocować do ściany lub sufitu, umieścić w nim kanał, a następnie zamknąć uchwyt zatrzaskowo (np. KO100-7, KO125-7, KO150-7).

Do zakrycia otworu na ścianie lub w stropie, gdzie przeprowadzany jest kanał wentylacyjny, stosuje się kołnierze przyścienne.

Kanały wentylacyjne prostokątne z kształtkami łączą się nieco inaczej niż w przypadku systemu kanałów okrągłych.

Kanały płaskie w większości łączą się z kształtkami na takiej zasadzie, że końcówka kształtki ma wymiar większy niż przekrój kanału – dlatego kształtka nachodzi na kanał.

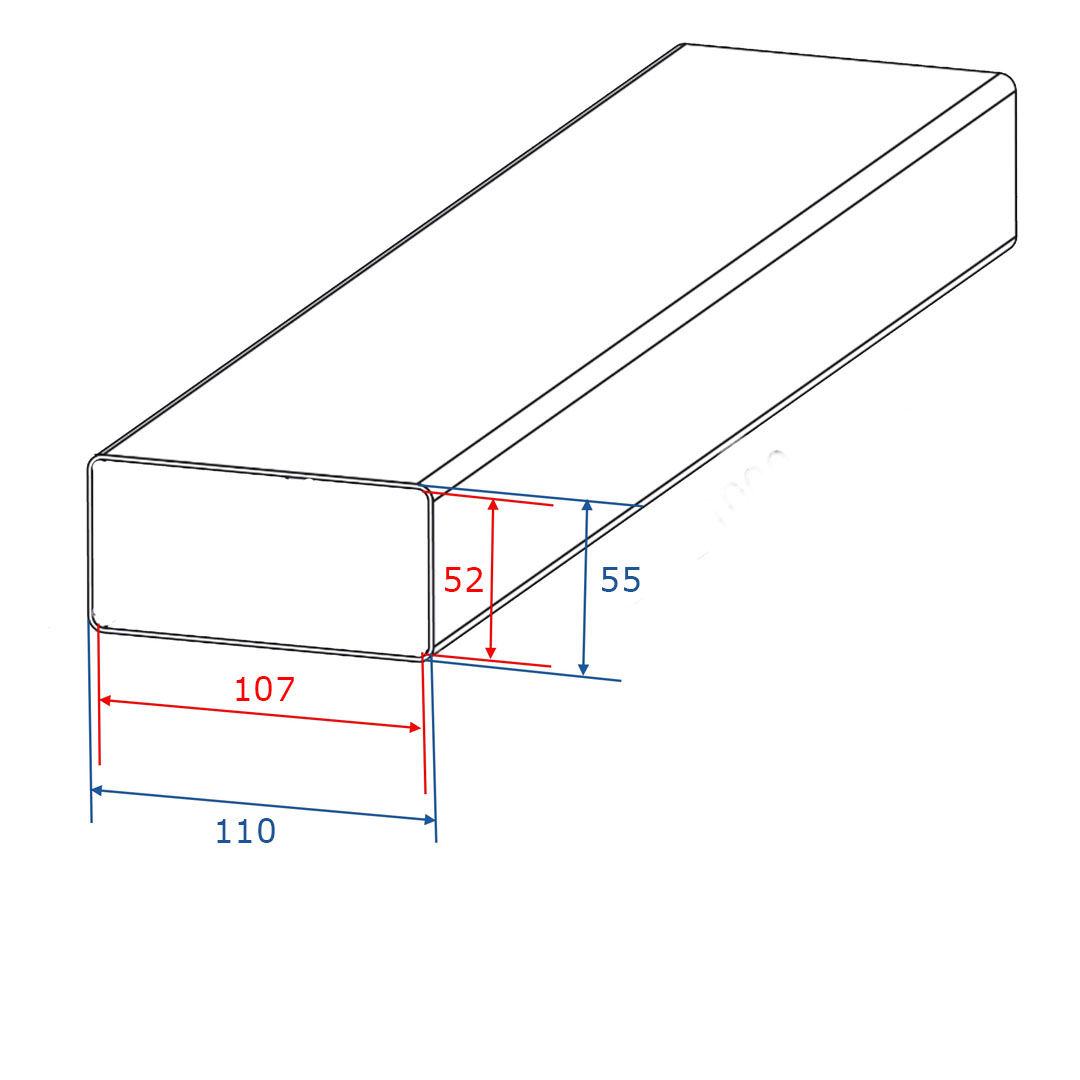

System kanałów płaskich - kształtka nachodzi na kanał gdy:
wymiar zewnętrzny kanału płaskiego (niebieski) = wymiar wewnętrzny końcówki kształtki (czerwony)

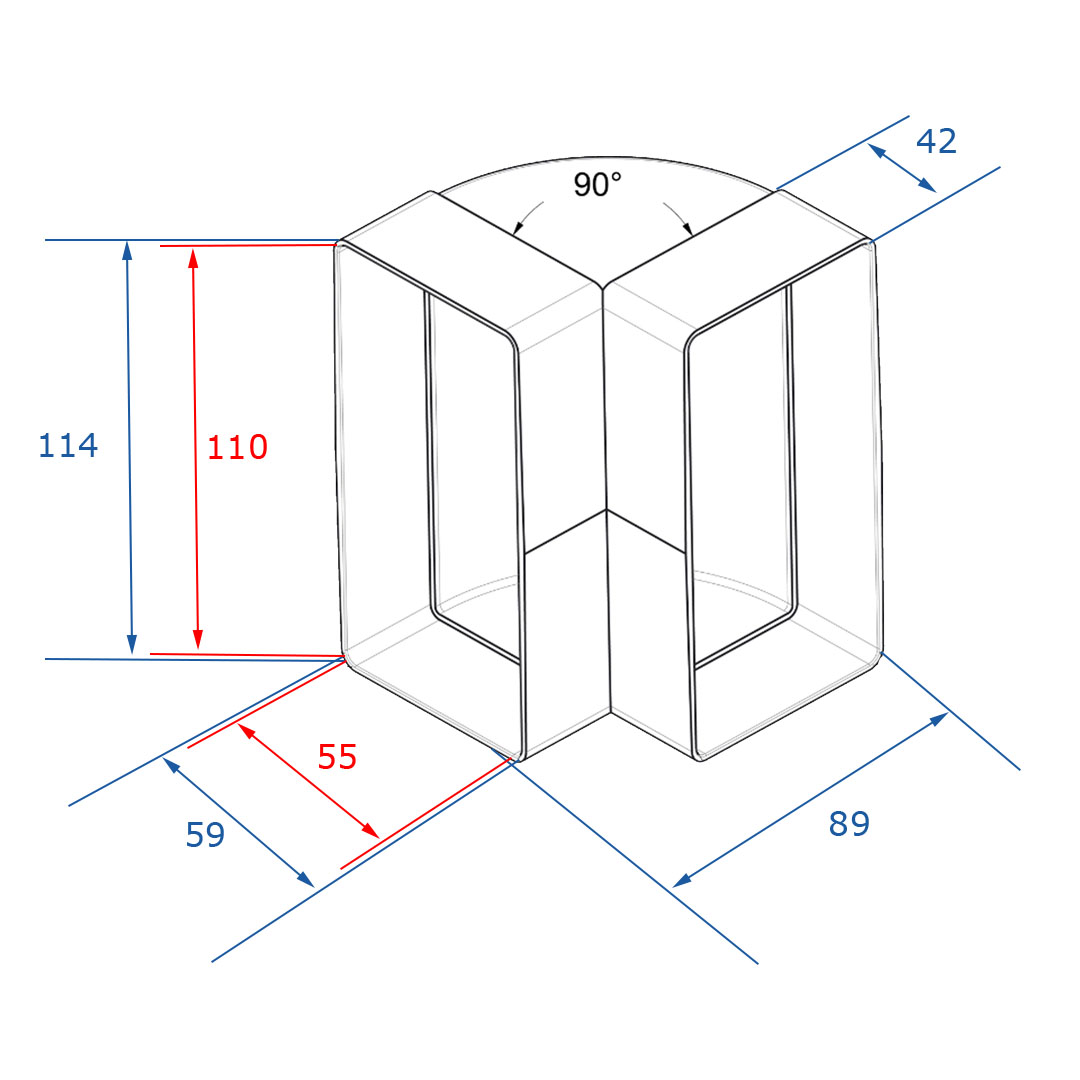

Kształtki nachodzące na kanał: łączniki kanałów płaskich, łączniki kanałów płaskich z zaworem zwrotnym, kolana pionowe 90°, kolana poziome 45° i 90°, trójniki płaskie.

Wyjątek:

• kolano wielokątowe (Ventika KP 55- UNI)
  kolano łączy się z jednej strony bezpośrednio z kanałem płaskim, nachodząc na kanał
  aby połączyć kolano z kanałem płaskim z drugiej strony wymagane jest dodatkowe zastosowanie łącznika kanałów płaskich


• redukcja prostokątna kanałów 55x110/60x204 (Ventiks KP 55-60)
  redukcja łączy się z jednej strony bezpośrednio z kanałem 55x110
  z drugiej strony, aby połączyć z kanałem wymagane jest dodatkowe zastosowanie łącznika kanałów płaskich 60x204

Kształtki o przekrojach zmiennych - pozwalają na przejście z systemu okrągłego na płaski i odwrotnie. Zazwyczaj łączą się w taki sposób, że z jednej strony kształtka łączy się bezpośrednio z kanałem nachodząc na niego, natomiast z drugiej strony wymagane jest dodatkowe zastosowanie odpowiedniego łącznika, bo wymiar zewnętrzny kształtki jest taki sam jak wymiar kanału.
np.

• kolano łącznikowe 90 stopni (Ventik KP 55-8) (wyjątek Ventika KP 60-80, KP 60-81, KP 60-82)
  końcówka prostokątna nachodzi na kanał
  końcówka okrągła ma taką samą średnicę co kanał, dlatego do połączenia z kanałem potrzebny jest dodatkowo łącznik kanałów okrągłych


• łącznik przekrojów zmiennych w jednej płaszczyźnie (Ventika KP 55-3)
  końcówka prostokątna nachodzi na kanał
  końcówka okrągła ma taką samą średnicę co kanał dlatego do połączenia z kanałem potrzebny jest dodatkowo łącznik kanałów okrągłych


• trójnik przelotowy (Ventika KP 55-60 KO)
  końcówki prostokątne nachodzą na kanał
  końcówka okrągła ma taką samą średnicę co kanał dlatego do połączenia z kanałem potrzebny jest dodatkowo łącznik kanałów okrągłych

Wyjątek stanowi:

• łącznik przekrojów zmiennych współosiowy (Ventika KP 55-33)
  końcówka prostokątna kształtki nachodzi na kanał prostokątny
  końcówka okrągła kształtki nachodzi na kanał okrągły
  w celu połączenia z kanałami PVC nie są wymagane dodatkowe łączniki

Do łączenia ze sobą dwóch kanałów wentylacyjnych płaskich PVC stosuje się łączniki (np. KP55-2, 420, KP60-2).

Do mocowania kanałów do podłoża stosuje się uchwyty mocujące – uchwyt kanału płaskiego należy przymocować do ściany lub sufitu w odpowiednich odstępach, a następnie umieścić w nich złożony system (np. KP55-7, 422, KP60-7).

Do zakrycia otworu na ścianie lub w stropie, gdzie przeprowadzany jest kanał wentylacyjny, stosuje się kołnierze przyścienne.
